Kuinka laivailmalaite voi tarjota luotettavaa LVI-suorituskykyä vaativimmissa laivaympäristöissä

Marine Ahujärjestelmät ovat välttämättömiä vakaan lämpötilan, kosteuden, ilmanvaihdon ja ilmanlaadun ylläpitämiseksi laivoissa ja offshore-tiloissa. Kiinalaisena laivojen LVI-laitteiden valmistajanaHISURPkehittää räätälöityjä Marine AHU -ratkaisuja, joissa on meritason korroosiosuojaus, tärinänkestävyys, joustava asennus ja älykäs ohjaus vaativiin meriympäristöihin.

Laivojen ilmankäsittelykoneen on toimittava olosuhteissa, jotka ovat huomattavasti haastavammat kuin tavanomaisissa liikerakennuksissa. Suolasumu, korkea kosteus, tärinä, astian liike, rajallinen asennustila ja jatkuvasti muuttuvat käyttöolosuhteet asettavat kaikki lisävaatimuksia LVI-laitteille.

HISURPin Marine AHU on suunniteltu näiden vaatimusten mukaisesti. Järjestelmä tukee jäähdytettyä vettä, suoralaajenemista (DX) ja lämmön talteenottokonfiguraatioita samalla kun se sisältää tärinäneristyksen, meritason korroosiosuojauksen, älykkään ohjauksen ja joustavat asennusvaihtoehdot. Konfiguraatiosta riippuen järjestelmä tarjoaa ilmavirran 1 000 - 50 000 m³/h, jäähdytystehoa 5 - 300 kW ja lämmitystehoa 3 - 200 kW.

Sisällysluettelo

• Mikä on Marine AHU?
• Miksi laivat tarvitsevat erikoistuneita ilmankäsittelylaitteita?
• Mitkä ovat merenkulun ilmankäsittelykoneen tärkeimmät ominaisuudet?
• Marine AHU:n tekniset tiedot yhdellä silmäyksellä
• Missä Marine AHU -järjestelmiä voidaan käyttää?
• Kuinka sinun pitäisi valita merikoneisto?
• Miten Marine AHU:n laatu vaikuttaa pitkän aikavälin toimintaan?
• Usein kysyttyjä kysymyksiä Marine AHU:sta
• Johtopäätös

Mikä on Marine AHU?

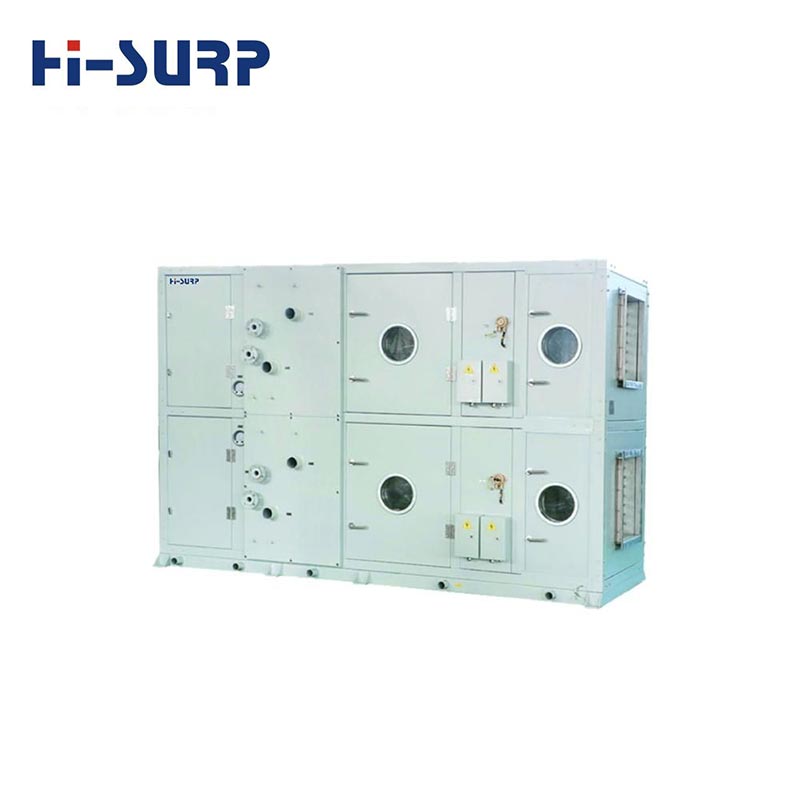

Marine AHU tai laivailmankäsittelyyksikkö on LVI-järjestelmä, joka on suunniteltu käsittelemään ja jakamaan ilmaa laivoissa, offshore-alustoissa ja muissa merenkulkulaitoksissa. Toisin kuin tavallisissa kaupallisissa ilmankäsittelykoneissa, laivamallien tulee kestää aluksen liikkeitä, tärinää, suolapitoista ilmaa, kosteutta, rajoitettuja laitetiloja ja tiukkoja toimintavarmuutta koskevia vaatimuksia.

Hyvin suunniteltu Marine AHU voi yhdistää jäähdytyksen, lämmityksen, suodatuksen, ilmanvaihdon, kosteudensäädön ja älykkään valvonnan yhdeksi ilmankäsittelyjärjestelmäksi. Tämä tekee siitä sopivan sekä miehistön mukavuuteen että tiloihin, joissa vakaat ympäristöolosuhteet ovat tärkeitä laitteille ja toiminnalle.

HISURP-tuotetietojen mukaan järjestelmä voidaan konfiguroida jäähdytysvedellä, DX-jäähdytyksellä tai lämmön talteenottotoiminnolla. Lämmöntalteenotolla voidaan hyödyntää moottorin vaipan vettä lämmityslähteenä, mikä auttaa parantamaan energian kokonaiskäyttöä aluksissa, joissa hukkalämpöä on saatavilla.

Miksi laivat tarvitsevat erikoistuneita ilmankäsittelylaitteita?

Laivojen LVI-järjestelmät toimivat ympäristössä, jossa perinteiset ilmastointilaitteet voivat kohdata kiihtyvää korroosiota, mekaanista rasitusta ja epävakaita käyttöolosuhteita. Siksi erityisesti laivahuoltoa varten suunniteltujen laitteiden valitseminen voi olla ratkaisevan tärkeää järjestelmän luotettavuuden kannalta.

• Suolasumu ja korroosio:Merivesiympäristöt voivat nopeuttaa paljaiden metalliosien ja lämmönsiirtopintojen korroosiota.
• Tärinä ja liike:Moottorit, propulsiojärjestelmät ja aluksen liike aiheuttavat mekaanisia rasituksia, joita kiinteiden rakennusten LVI-laitteita ei ehkä ole suunniteltu kestämään.
• Rajoitettu tila:Laitteet on usein asennettava kompakteihin konehuoneisiin, teknisiin tiloihin, kattoon tai ohjaamoihin.
• Vaihtelevat käyttöolosuhteet:Laivat voivat liikkua eri ilmasto- ja toimintaympäristöjen välillä aiheuttaen muuttuvia jäähdytys- ja lämmitysvaatimuksia.
• Mukavuusvaatimukset:Miehistön hytit, ravintolat, matkustajatilat ja valvomot vaativat luotettavan lämpötilan ja kosteuden hallinnan.

Näistä syistä laivojen LVI-suunnittelussa on otettava huomioon enemmän kuin pelkkä jäähdytyskapasiteetti. Mekaaninen rakenne, korroosionkestävyys, säätimet, asennustapa, suodatus, huollettavuus ja luokitusvaatimukset voivat kaikki vaikuttaa laitteiden valintaan.

Mitkä ovat merenkulun ilmankäsittelykoneen tärkeimmät ominaisuudet?

1. Useita lämmitys- ja jäähdytyslähteitä

Konfiguroitavan Marine AHU:n suuri etu on sen kyky sovittaa erilaisia ​​aluksen energiajärjestelmiä. HISURPin ratkaisu tukee keskusjäähdytettyä vettä, suoraa laajennusta ja lämmön talteenottoa. Tämä antaa laivojen suunnittelijoille enemmän joustavuutta integroitaessa LVI-laitteita olemassa olevaan tai äskettäin suunniteltuun alukseen.

Sopivilla moottorilämmönlähteillä varustetuissa aluksissa lämmöntalteenotossa voidaan käyttää lämmitykseen noin 60–90°C moottorin vaippavettä. Tämä lähestymistapa voi vähentää riippuvuutta lisäsähkölämmityksestä ja hyödyntää paremmin aluksen käytettävissä olevaa energiaa.

2. Merikäyttöinen korroosiosuojaus

Korroosionkestävyys on yksi tärkeimmistä seikoista laivojen LVI-laitteistoissa. HISURP määrittelee merikäyttöisen C5-M-korroosiosuojan ja tarjoaa ruostumattomasta teräksestä valmistetun rakenteen tiettyihin kokoonpanoihin. Tärkeimmät komponentit voivat myös käyttää 316L ruostumatonta terästä, kun taas lämmönvaihtimet voidaan konfiguroida kupari-nikkeli- tai titaaniseoksella sovellusvaatimuksista riippuen.

Tuotespesifikaatiossa luetellaan myös suolasuihkutestin kesto vähintään 1 000 tuntia, mikä on tärkeä referenssi arvioitaessa kestävyyttä aggressiivisia meriympäristöjä vastaan.

3. Tärinä- ja heilahtelunestosuunnittelu

Laivan laitteet ovat alttiina tärinälle, vierimiseen, kallistumiseen ja muille dynaamisille olosuhteille. Marine AHU voi käyttää tärinää vaimentavaa alustaa ja joustavia liitoksia vähentämään mekaanisen tärinän siirtymistä LVI-asennuksen läpi.

Luettelo sisältää mukautettavuuden noin 15°:n kantapään ja 5°:n trimmaukseen valitun kokoonpanon ja käyttötarkoituksen mukaan. Tämä suunnitteluharkinta auttaa järjestelmää pysymään toimivana, kun alus ei ole täysin vaakasuorassa.

4. Älykäs lämpötilan ja kosteuden hallinta

Marine AHU ohjausjärjestelmät voidaan liittää laajempiin laivanhallintajärjestelmiin Modbus RTU- tai RS485-tiedonsiirron kautta. HISURP määrittelee mikroprosessoriohjaimen tai PLC:n kosketusnäytöllisillä vaihtoehdoilla, joiden avulla käyttäjät voivat valvoa ja säätää toimintaparametreja tehokkaasti.

Ilmoitettu lämpötilan säätötarkkuus on ±0,5°C, kun taas kosteustarkkuus voi olla ±5 %. Valinnaiset EC-puhaltimet voivat myös parantaa energiatehokkuutta, ja valmistaja ilmoittaa yli 30 %:n potentiaalisen energiansäästön käyttöolosuhteista ja kokoonpanosta riippuen.

5. Kompakti ja joustava asennus

Laivoissa on usein tilaa. Modulaarinen Marine AHU voi siksi tarjota merkittäviä asennusetuja. HISURP tarjoaa vaaka-, pysty- ja kattoasennusvaihtoehtoja, joiden avulla laitekokoonpanot voidaan mukauttaa erilaisiin ohjaamoihin ja konehuoneisiin.

Ovet, puhdistettavat suodattimet ja vian itsediagnostiikka helpottavat myös rutiinihuoltoa ja vianmääritystä.

Marine AHU:n tekniset tiedot yhdellä silmäyksellä

Seuraavassa taulukossa on yhteenveto HISURP Marine AHU:lle julkaistuista tärkeimmistä teknisistä parametreista. Todelliset tekniset tiedot tulee vahvistaa aluksen suunnittelun, käyttöolosuhteiden, luokitusvaatimusten ja mukautetun kokoonpanon mukaan.

Missä Marine AHU -järjestelmiä voidaan käyttää?

Marine AHU:n monipuolisuus mahdollistaa sen palvelemisen eri tiloissa laivoissa ja offshore-tiloissa. Sen kokoonpano voidaan räätälöidä ilmavirran vaatimusten, lämpökuormien, käytettävissä olevien energialähteiden, asennustilan ja ympäristöolosuhteiden mukaan.

• Valtamerellä kulkevat kauppa-alukset:Miehistön majoitustilat, ruokailutilat, virkistystilat ja matkustajiin liittyvät tilat.
• Konttialukset ja öljytankkerit:Asuintilat ja valitut toimintatilat edellyttävät valvottuja sisäolosuhteita.
• Risteilyalukset ja lautat:Matkustajien hytit, yleiset tilat, ravintolat ja muut mukavuuskriittiset tilat.
• Huviveneet:Ensiluokkaiset majoitustilat, joissa lämpötila, kosteus, melu ja ulkonäkö ovat tärkeitä.
• Offshore-alustat:Asuintilat, valvomot ja toimintatilat.
• Tekniset alukset:Hinaajat, ruoppaajat, putkenlaskualukset ja vastaavat erikoisalukset.
• Merivoimien ja tukialukset:Mökkien ja majoitustilojen LVI-sovellukset, joissa vaaditaan vankkaa merirakennusta.

Laajempiin laivojen LVI-vaatimuksiin ostajat voivat myös arvioida niihin liittyviä ratkaisuja, kutenlaivojen ilmastointilaitteet, ilmajäähdytteiset laivayksiköt ja vesijäähdytteiset laivojen ilmastointijärjestelmät.

Kuinka sinun pitäisi valita merikoneisto?

Oikean Marine AHU:n valitseminen edellyttää järjestelmätason arviointia pelkän jäähdytyskapasiteetin tai ostohinnan vertailun sijaan. Hankintaryhmien tulee toimittaa valmistajalle riittävästi projektitietoja varmistaakseen, että valittu kokoonpano on teknisesti asianmukainen.

1. Määritä tarvittava ilmavirta:Laske jokaisen tilan ilmanvaihto- ja ilmastointivaatimukset.
2. Laske jäähdytys- ja lämmityskuormat:Ota huomioon ihmiset, laitteet, valaistus, ulkolämpötila, eristys ja käyttöolosuhteet.
3. Tunnista käytettävissä oleva energialähde:Määritä, onko jäähdytetty vesi, DX, kuuma vesi, moottorin vaippavesi vai sähkölämmitys suositeltava.
4. Arvioi altistuminen merelle:Määritä suolasumua, kosteutta, korroosiota, tärinää ja astian liikettä koskevat vaatimukset.
5. Vahvista asennusrajoitukset:Tarkista mitat, paino, huoltoon pääsy, kanavaliitännät ja asennussuunta.
6. Määritä suodatusvaatimukset:Valitse esisuodatin, keskisuodatin tai HEPA-kokoonpano sisäilman laatuvaatimusten mukaan.
7. Tarkista ohjauksen integrointi:Varmista, tarvitaanko Modbus RTU, RS485, PLC tai integrointi aluksen hallintajärjestelmään.
8. Tarkista sertifiointivaatimukset:Vahvista soveltuvissa projekteissa, tarvitaanko DNV-, BV-, ABS-, CCS- tai LR-luokitusta.

Työskentely kokeneen China Marine AHU -valmistajan kanssa voi yksinkertaistaa tätä prosessia, koska toimittaja voi koordinoida kapasiteetin valinnan, kotelon rakentamisen, korroosiosuojauksen, ohjausjärjestelmät ja asennusvaatimukset yhtenä kokonaisuutena.

Miten Marine AHU:n laatu vaikuttaa pitkän aikavälin toimintaan?

Laivojen LVI-laitteisiin on vaikea päästä käsiksi, kun alus on toiminut merellä. Komponenttivika voi siis aiheuttaa enemmän kuin tavallinen huoltohaita. Se voi vaikuttaa miehistön mukavuuteen, matkustajien kokemukseen, laitetilan olosuhteisiin tai toiminnan jatkuvuuteen.

HISURP ilmoittaa, että sen laadunvalvontaprosessi sisältää saapuvan raaka-aineen tarkastuksen, itsetarkastuksen, keskinäisen tarkastuksen ja tuotannon aikana tehtävän erikoistarkastuksen. Valmiille laitteille voidaan tehdä korkean lämpötilan, suolasuihku-, tärinä-, kallistus-, vuoto- ja sähköturvallisuustestaukset.

Valmistajan listaamiin testausominaisuuksiin kuuluvat entalpia-eron laboratorio, melun testaushuone, suolasuihkutestauskammio, tärinätestipenkki ja kallistettava testipenkki. Tuotteen jäljitettävyyttä tuetaan myös ainutlaatuisilla laitteiden sarjanumeroilla.

Hankintaryhmille nämä ominaisuudet ovat hyödyllisiä indikaattoreita verrattaessa mahdollisia Marine AHU -toimittajia. Luotettavan toimittajan tulee pystyä keskustelemaan nimelliskapasiteetin lisäksi myös ympäristötestauksista, komponenttien valinnasta, dokumentaatiosta, sertifioinnista, asennustuesta, varaosista ja huoltopalveluista.

Usein kysyttyjä kysymyksiä Marine AHU:sta

Mikä on Marine AHU:n päätarkoitus?

Marine AHU käsittelee ja jakaa ilmaa meriympäristöissä. Se voi tarjota jäähdytystä, lämmitystä, suodatusta, ilmanvaihtoa ja kosteuden säätöä hytissä, julkisissa tiloissa, valvomoissa ja muissa laivan tiloissa.

Mikä tekee Marine AHU:sta eron tavallisesta ilmankäsittelykoneesta?

Laivamalli on suunniteltu ottaen huomioon suolasuihku, kosteus, korroosio, tärinä, aluksen liike, kompakti asennus ja merikohtaiset käyttövaatimukset.

Voiko Marine AHU käyttää sekä jäähdytettyä vettä että DX-jäähdytystä?

Kyllä. HISURPin Marine AHU -alusta voidaan konfiguroida kylmävesijäähdytykseen tai suorapaisuntajäähdytykseen. Sopiva ratkaisu riippuu aluksen LVI-arkkitehtuurista ja käytettävissä olevista energialähteistä.

Onko korroosionkestävyys tärkeää laivojen ilmankäsittelylaitteille?

Kyllä. Meriympäristöt sisältävät suolaa ja kosteutta, jotka voivat kiihdyttää korroosiota. Merikäyttöiset pinnoitteet, sopivat ruostumattomasta teräksestä valmistetut komponentit ja korroosionkestävät lämmönvaihdinmateriaalit voivat auttaa parantamaan laitteiden kestävyyttä.

Voidaanko Marine AHU -järjestelmiä räätälöidä?

Kyllä. Ilmavirta, jäähdytys- ja lämmitysteho, mitat, kotelon materiaalit, suodatus, asennussuunta, säätimet, tietoliikenneliitännät ja sertifiointivaatimukset voidaan konfiguroida projektin tarpeiden mukaan.

Mitä sertifikaatteja voidaan vaatia Marine AHU -laitteilta?

Aluksesta ja projektista riippuen soveltuvat sertifikaatit voivat sisältää CE-, RoHS-, ISO9001- ja luokituslaitoksen vaatimukset, kuten DNV, BV, ABS, CCS tai LR. Sertifiointivaatimukset tulee vahvistaa ennen hankintaa.

Johtopäätös: Miksi oikea laivojen ilmastointilaite on strateginen LVI-investointi?

Marine AHU on enemmän kuin perinteinen ilmastointikomponentti. Se on kriittinen osa aluksen ympäristönhallintaa, jonka täytyy tasapainottaa energiatehokkuus, korroosionkestävyys, tärinän sieto, tarkka ohjaus, kompakti asennus, huollettavuus ja pitkäaikainen luotettavuus.

Muokattavat ilmavirta- ja kapasiteettialueet, useat lämmitys- ja jäähdytyslähteet, merikäyttöinen korroosiosuojaus, älykkäät ohjauslaitteet ja valinnaiset luokitussertifikaatit tarjoavat HISURP:lle laivojen ja offshore-sovelluksiin suunniteltuja Marine AHU -ratkaisuja. Laivanrakentajille, laivojen LVI-urakoitsijoille, offshore-operaattoreille ja kansainvälisille hankintatiimeille, jotka etsivät räätälöityä kiinalaista valmistajaa, oikean kokoonpanon valitseminen suunnitteluvaiheessa voi parantaa merkittävästi järjestelmän luotettavuutta ja elinkaaren aikaista suorituskykyä.

Etsitkö laivailmankäsittelylaitetta, joka on räätälöity aluksesi ilmavirran, jäähdytyskuorman, asennustilan, sertifioinnin ja ympäristövaatimusten mukaan?Ota yhteyttä HISURPiin keskustellaksesi projektisi eritelmistä, räätälöintivaatimuksista ja laivojen LVI-ratkaisusta.Ole hyväota meihin yhteyttäammattimaiseen tekniseen tukeen ja räätälöityyn tarjoukseen.
