Tehokas kaappi-ilmastointilaite teollisuuden jäähdytysjärjestelmiin

HISURP Cabinet -ilmastointilaite sähkökoteloihin, CNC-kaappeihin, PLC-paneeleihin ja teollisuusohjausjärjestelmiin

Kun ostajat etsivät luotettavaa paneelijäähdytintä, he kysyvät yleensä samoja käytännön kysymyksiä: Kuinka pidän sähkökaapit viileinä tuomatta pölyä sisään? Pitäisikö minun valita ylä- vai seinäasennus? Kuinka valita sopiva jäähdytysteho?

HISURPantaa selkeät vastaukset tuotelinjalla, joka on suunniteltu erityisesti sähkökaapin jäähdytykseen, ei yleiseen huoneilmastointiin.

Ningbo Hicon Industryn valmistaman HISURPin taustalla on yritys, jolla on teollisen jäähdytyksen kokemus vuodesta 1972 ja joka on keskittynyt teollisuus- ja kaupallisiin ilmastointilaitteisiin vuodesta 2003 lähtien. 150 000 m²:n tehdas, 400+ työntekijää, 123 patenttia, CNAS:n kansallinen kokemus, kokemus ja testauslaboratoriot, kuten CNAS:n kansallinen luokka, yhteistyökumppanit ja laboratoriot. Schneider, Toyota, COFCO, Novenco ja Toray.

Kaappiilmastointilaitetta kutsutaan yleisesti myös paneelijäähdyttimeksi, koteloilmastointilaitteeksi tai sähkökaapin jäähdytysyksiköksi. Sen tarkoitus on yksinkertainen, mutta kriittinen: se poistaa lämmön suljetuista sähkökaapeista pitäen samalla ulkopölyn, öljysumun, kostean ilman ja syövyttävät epäpuhtaudet loitolla herkästä elektroniikasta. PLC:issä, servokäytöissä, inverttereissä, kytkinohjaimissa, CNC-ohjaimissa, tietoliikennelaitteissa ja tarkkuusinstrumenteissa tämä ero ei ole vähäinen. Se vaikuttaa suoraan käytettävyyteen, luotettavuuteen ja käyttöikään.

Miksi sähkökaapit tarvitsevat erillisen kaappi-ilmastointilaitteen?

Perinteiset jäähdytysmenetelmät, kuten poistopuhaltimet tai luonnollinen ilmanvaihto eivät usein enää riitä. Nykyaikaiset sähkökaapit sisältävät kompakteja, tiheitä elektronisia komponentteja, jotka tuottavat merkittävästi lämpöä. Samaan aikaan tehdasilma voi sisältää pölyä, kuituja, öljyhöyryä tai kosteutta. Jos yksinkertaisesti tuuletat kaapin ulkoilmalla, voit vähentää lämpöä vain tilapäisesti ja tuoda sisään juuri elektroniikkaa vahingoittavia epäpuhtauksia.

Siksi HISURP keskittyy jäähdytykseen + pölysuojaukseen + kosteudenpoistoon yhdessä kompaktissa ratkaisussa.

Kuinka HISURP-paneeli-ilmastointilaite toimii?

HISURP käyttää faasimuutosjäähdytysperiaatetta. Kompressori purkaa korkean lämpötilan korkeapaineista kylmäainekaasua lauhduttimeen, jossa se jäähdytetään nestemäiseksi kylmäaineeksi. Kuristuksen jälkeen kylmäaine tulee höyrystimeen ja imee lämpöä sähkökaapin sisällä olevasta kuumasta ilmasta. Kylmäaine haihtuu sitten takaisin kaasuksi ja palaa kompressoriin toistaen jaksoa jatkuvasti.

Keskeiset edut

1. Tarkka lämpötilan säätö takaa vakaan kotelon toiminnan

Käyttäjät voivat asettaa työlämpötilan sähkökaapin sisällä todellisten käyttötarpeiden mukaan. Normaali lämpötilan säätöalue on +20°C - +38°C. Mallista ja projektin vaatimuksesta riippuen voidaan käyttää mekaanista ohjausta tai mikrotietokoneohjausta LED-näytöllä.

2. Jäähdytys ja kosteudenpoisto yhdessä laitteessa

Monet sähköhäiriöt eivät johdu vain lämmöstä, vaan lämmön ja kosteuden yhdistelmästä. HISURP-yksiköt tarjoavat kosteutta poistavaa jäähdytystä, mikä auttaa ylläpitämään sopivampaa kosteutta ja lämpötilaa kaapin sisällä ja vähentämään kondensoitumisen ja korroosion riskiä.

3. Tiivistetty rakenne estää pölyn pääsyn sisään

Oikein sovitettu seinään asennettava kaappiilmastointilaite tai yläosaan asennettava kaappi-ilmastointilaite toimii tiivistetyn sähkökotelon kanssa, joten sisäilma pysyy eristettynä työpajan pölyltä, kuiduilta, öljysumulta ja ilmassa olevilta hiukkasilta.

4. Nopea, tasainen ilmavirtaus

Laite käyttää korkealaatuista ulkoroottorilla varustettua keskipakotuuletinta, jossa on kompakti rakenne, suuri ilmavirta, korkea staattinen paine, alhainen tärinä ja hiljainen. Tämä auttaa jäähdyttämään kaapin nopeasti ja vähentämään kuumia kohtia PLC:iden, VFD:iden, servoasemien ja tehomoduulien ympärillä.

5. Tehokas pyörivä kompressori

HISURP käyttää täysin suljettua pyörivää kompressoria, jolla on korkea energiatehokkuus ja alhainen virrankulutus. Sisäänrakennettujen tärinänvaimennustoimien ansiosta yksikkö toimii tasaisesti ja hiljaisesti, mikä on arvokasta tarkkuushallintaympäristöissä.

6. Tehokas lämmönvaihdin

Lämmönvaihtimessa on sisäkierteitetyt kupariputket, joissa on alumiinirivat, mikä parantaa lämmönsiirtokykyä ja järjestelmän EER:ää samalla kun se tukee vakaata pitkäaikaista toimintaa.

7. Normaali ensiösuodatin lauhduttimen puolella

Lauhduttimen puolella oleva pääsuodatin auttaa estämään pölyn, öljyn ja roskien pääsyn lämmönvaihtimeen tai tuulettimeen, mikä parantaa järjestelmän yleistä vakautta ja pidentää käyttöikää.

8. Säädettävä kylmän ilman ulostulon suunta

Kylmän ilman ulostulo on varustettu deflektorilla, joten poistosuuntaa voidaan säätää, mikä auttaa optimoimaan ilmavirran jakautumisen ja tasaamaan kaapin lämpötilaa.

9. Joustava asennus ja kätevä huolto

Laite on kompakti, kevyt, helppo asentaa ja kätevä huoltaa. Asennuksen ja virtakytkennän jälkeen se voi toimia ilman monimutkaista käyttöönottoa useimmissa vakiosovelluksissa.

Ylös tai seinään kiinnitettävä: kumpi kannattaa valita?

Tämä on yksi tärkeimmistä ostajan kysymyksistä, ja se vaikuttaa suoraan asennuksen tehokkuuteen ja ilmavirran suorituskykyyn.

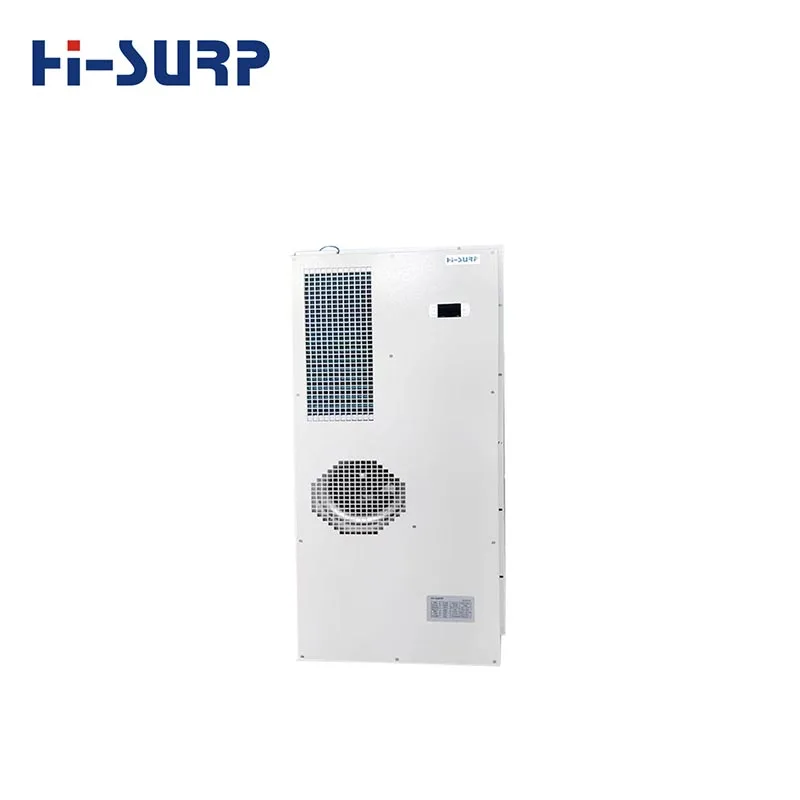

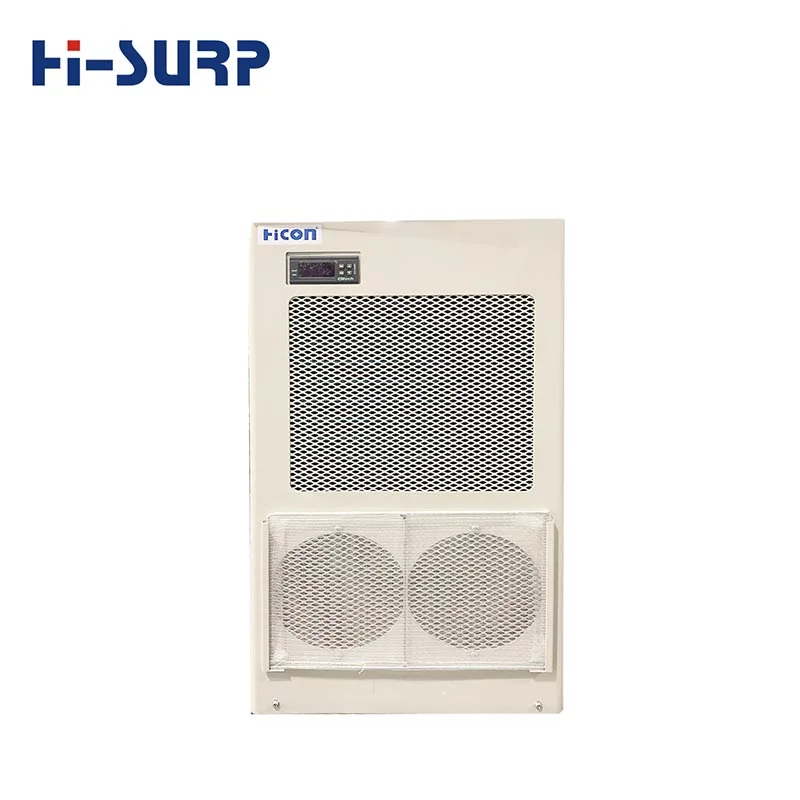

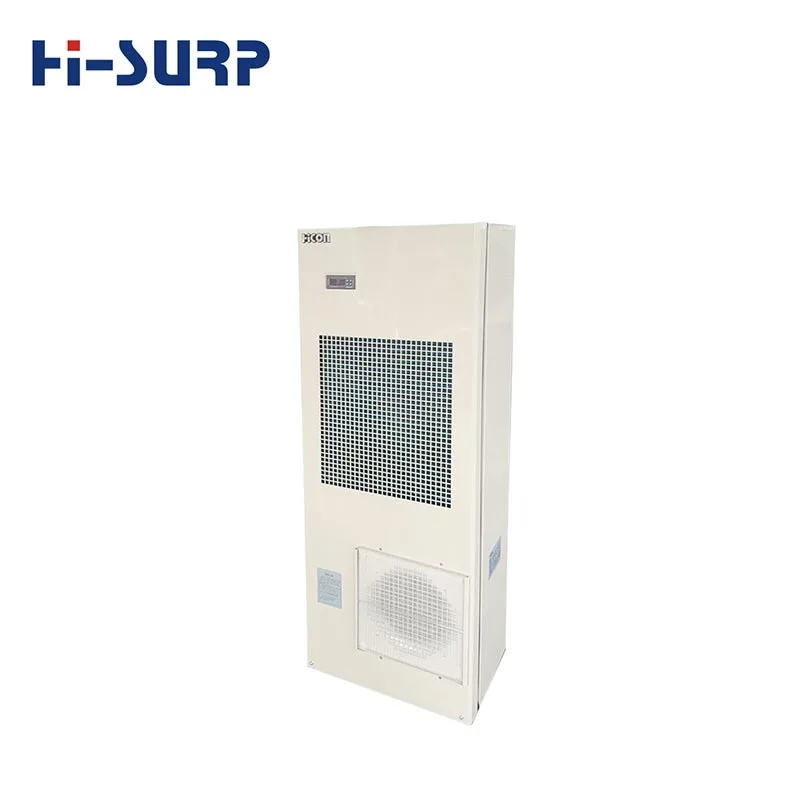

Seinäkaappi-ilmastointilaite on asennettu sähkökaapin sivuseinään. Se on yleisimmin käytetty muoto, koska se on helppokäyttöinen huoltoa varten ja sopii moniin yleiskäyttöisiin ohjauskaapeihin.

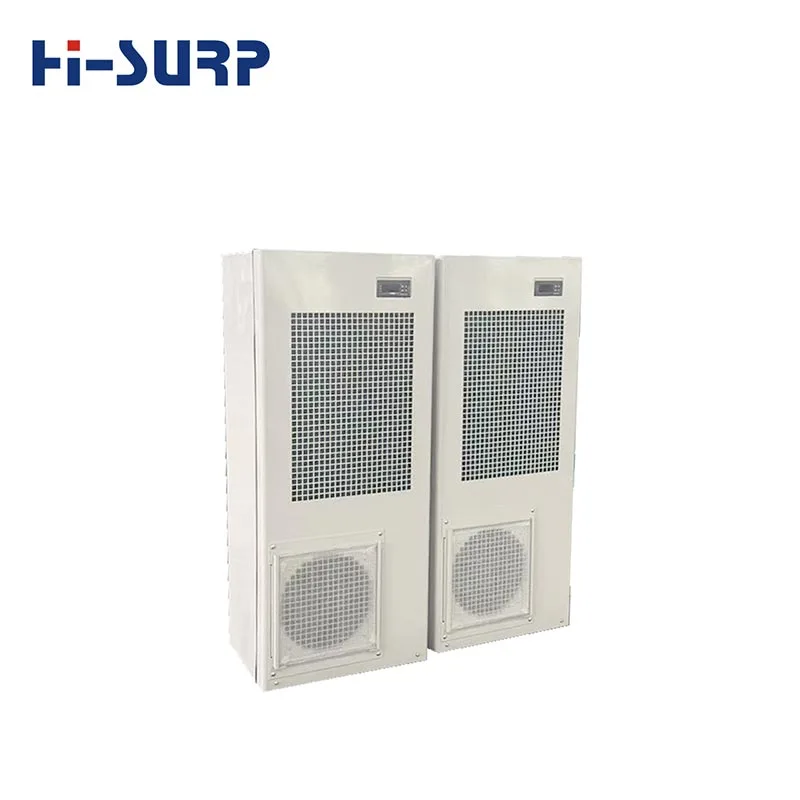

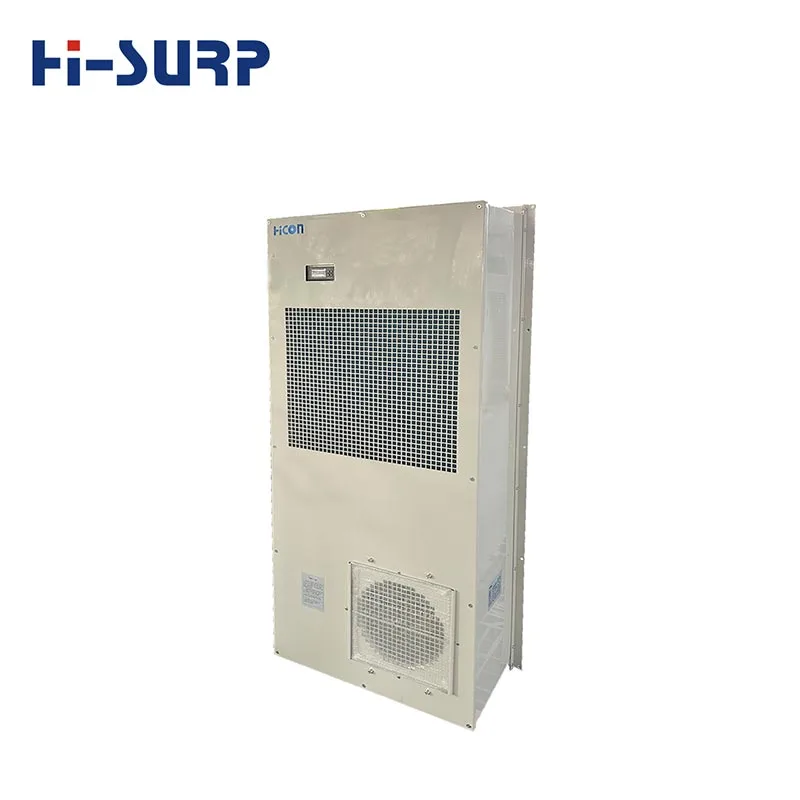

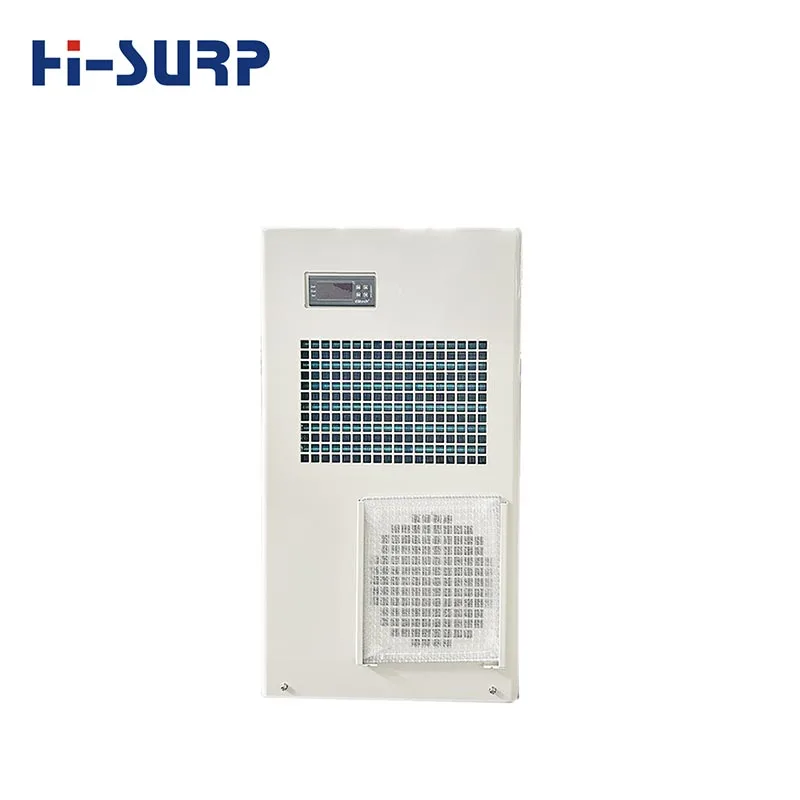

Tyypilliset jäähdytystehot seinälle asennetuille malleille:

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Paras:

- CNC-koneen ohjauskaapit

- automaatiolinjan ohjauskaapit

- tietoliikennelaitteiden kaapit

- invertteri- ja servo-ohjauskaapit

- jälkiasennusprojektit, joissa on sivuasennustila

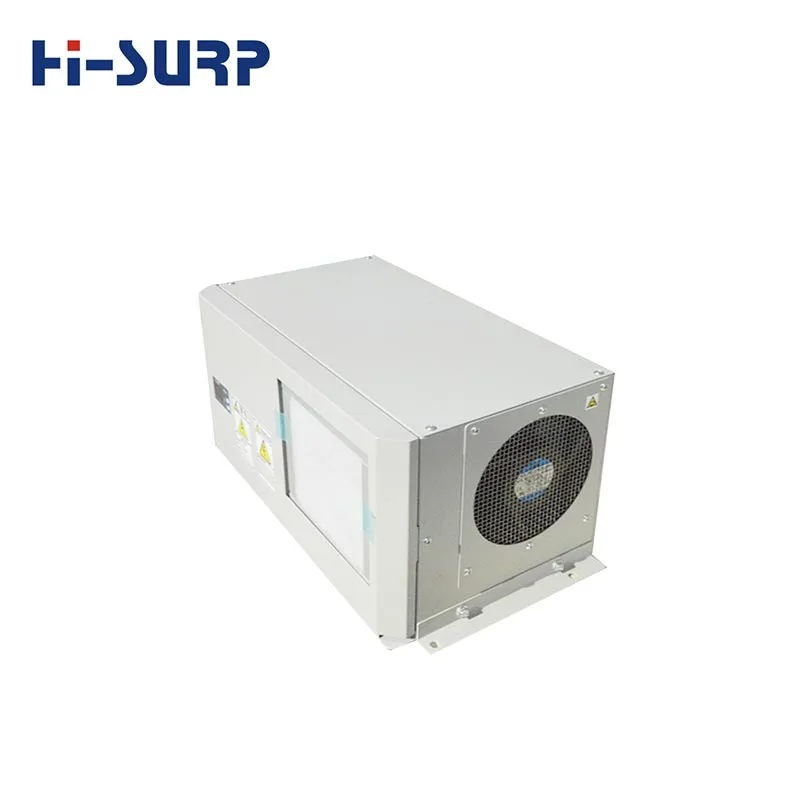

Oveen asennettu / puoliksi upotettu tyyppi

Tämä on sivulle asennettu versio, joka on osittain upotettu kaappiin ulkonäön tai tilanhallinnan parantamiseksi.

Tyypilliset kapasiteetit:

600W, 1000W, 1500W, 2000W, 2500W

Paras:

- kompaktit linjat, joissa ulkonemaa on vähennettävä

- OEM-laitteet puhtaammalla integroidulla kaappisuunnittelulla

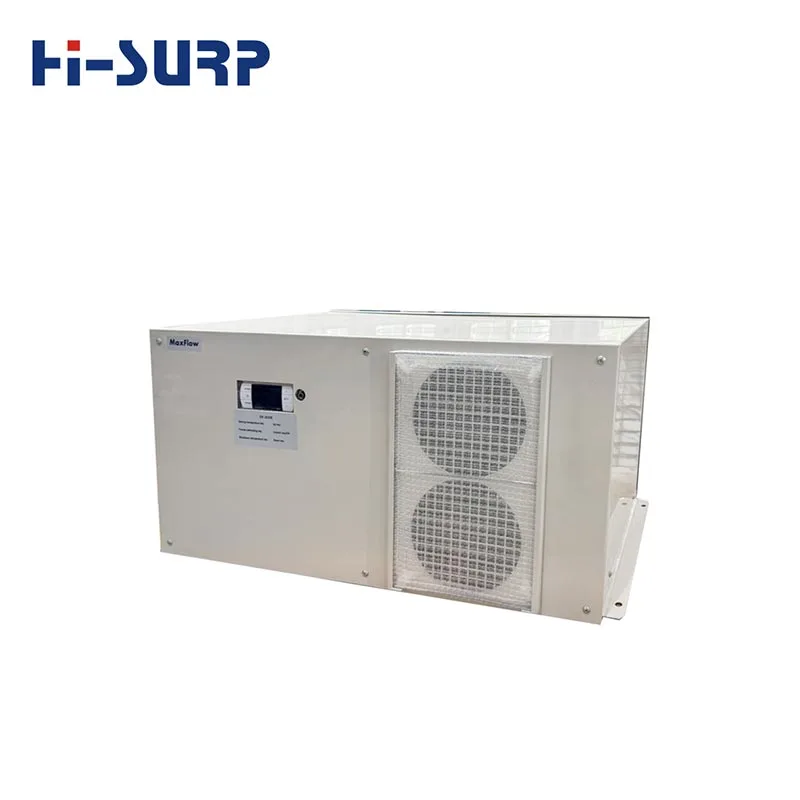

Ylös asennettava kaappi-ilmastointilaite

Kaapin yläosaan asennettava ilmastointilaite on erityisen hyödyllinen, kun sivutila on rajallinen tai sivuovien on pysyttävä vapaana.

Tyypilliset jäähdytystehot:

1000W, 1500W

Paras:

- kapeat asennuskäytävät

- työstökoneet, joissa on rajoitettu sivuvälys

- kaapit, jotka vaativat ilmasyötön ylhäältä alas

Kuinka valita oikea kaappi-ilmastointilaite?

1. Lämpökuorma kaapin sisällä

Laske asemien, PLC:iden, teholähteiden, muuntajien, releiden ja muun elektroniikan vapauttama kokonaislämpö. Aliarvo johtaa huonoon jäähdytykseen; ylimitoitus voi lisätä kustannuksia ja lisätä kondensaatioriskiä.

2. Kaapin mitat ja tiivistystila

Kaappi-ilmastointilaite toimii parhaiten suhteellisen suljetun kotelon kanssa. Ilmavuoto heikentää jäähdytystehoa ja saattaa päästää kosteaa tai pölyistä ilmaa sisään.

3. Ympäristön lämpötila ja kontaminaatiotaso

Jos paikka on kuuma, pölyinen, öljyinen, kostea tai syövyttävä, tiivis jäähdytysratkaisu on paljon sopivampi kuin tuuletin.

4. Asennusasento

Päätä hyvissä ajoin, tarvitseeko projektisi ylä- vai seinäasennusta kaapin suunnittelun ja huoltomahdollisuuksien perusteella.

5. Viemäröintitilanne ja ohjausvaatimus

Jos tyhjennysputkia ei ole, harkitse vesisäiliöllä varustettua mallia. Jos projekti tarvitsee tarkempaa näyttöä ja ohjausta, kysy mikrotietokoneen ohjausta ja LED-näyttövaihtoehtoja.

Kuinka laskea kaapin jäähdytysteho

1. Laske pinta-ala A = 2 × (pituus × korkeus + leveys × korkeus + pituus × leveys) määrittääksesi kaapin pinta-alan.

2. Laske lämpötilaero ΔT = ulkolämpötila miinus sisäinen tavoitelämpötila määrittääksesi sisäisen ja ulkoisen lämpötilaeron.

3. Laske lämmönsiirto laatikon seinämän läpi: Qs = 5,5 × A × ΔT, jolloin saadaan lämmönsiirtonopeus.

4. Ilmastoinnin jäähdytysteho Qo = 1,2 × (Qs + sisäinen lämmöntuotanto Qi), mikä määrittää tarvittavan jäähdytystehon.

Kaappi-ilmastointilaitteen yleiskatsauksen tekniset tiedot

Miksi HISURP?

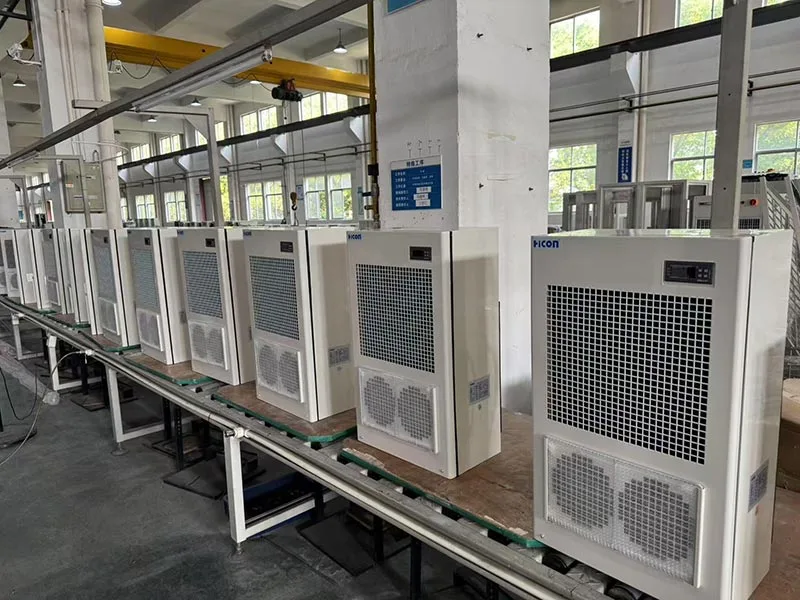

Valmistusvoimamme:

HISURP on erikoistunut teollisuusilmastointien valmistaja, jolla on:

- Teollisuuden jäähdytyskokemus vuodesta 1972

- Keskity teollisuus- ja kaupallisiin ilmastointilaitteisiin vuodesta 2003 lähtien

- 150 000 m² valmistuspaja

- Yli 400 työntekijää

- 123 patenttia

- Kansallisen luokan CNAS-laboratoriot ja testaushuoneet

- Tuodut tuotantolaitokset ja kypsät laadunvalvontajärjestelmät

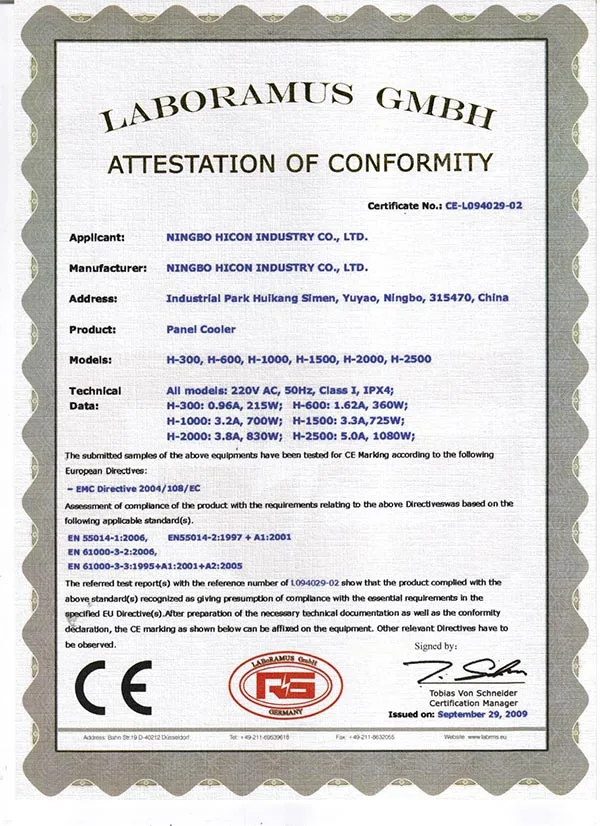

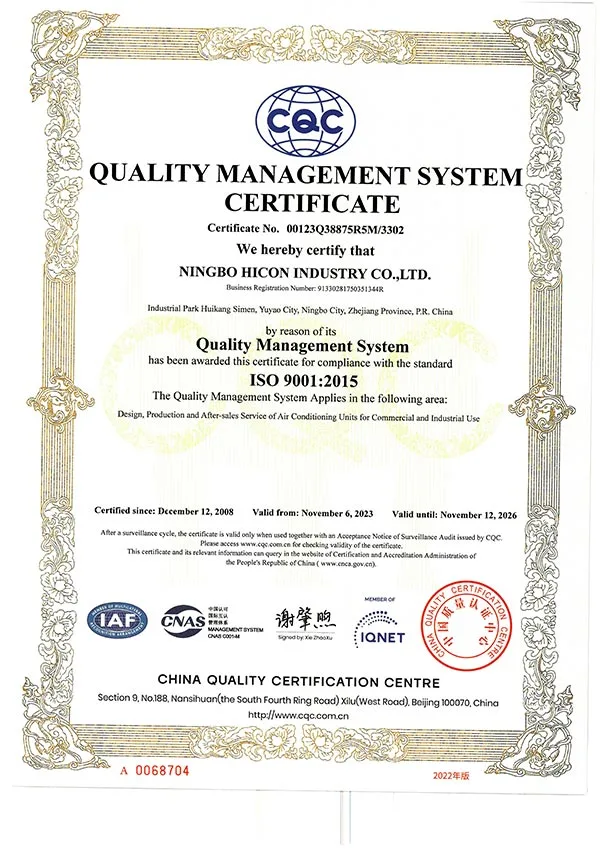

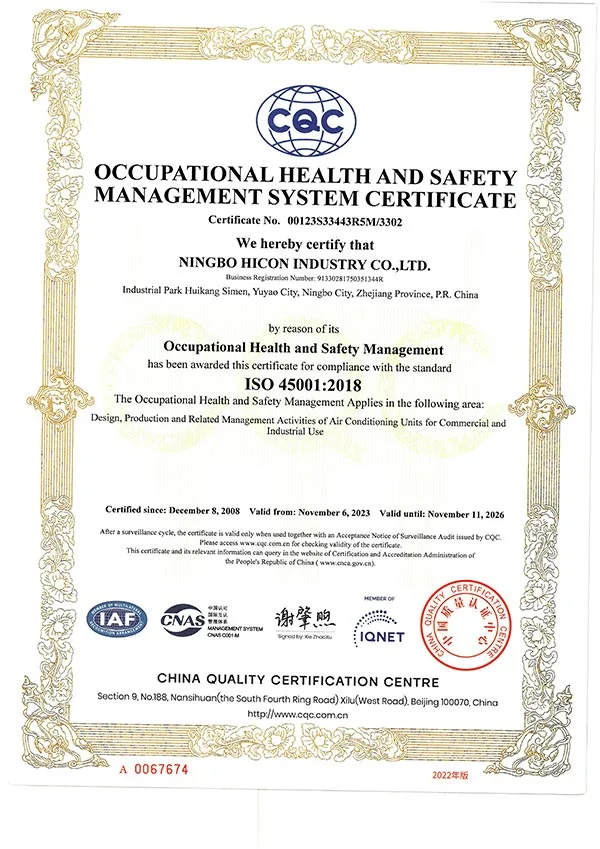

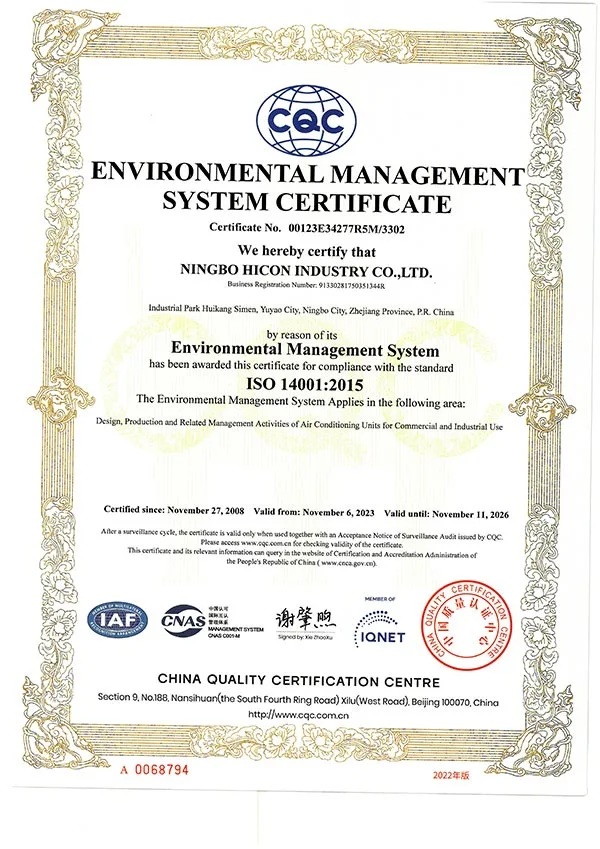

- Sertifikaatit mukaan lukien ISO9001, ISO14001, ISO45001, CE, UL, CB ja paljon muuta

-Rikkaiden vientikokemusten ansiosta kaappi-ilmastointilaitteita viedään toistaiseksi Saudi-Arabiaan, Kreikkaan, Meksikoon, Qatariin, Serbiaan jne.

-Epätyypillinen räätälöinti eri skenaarioihin: Kolmivaiheisia 460 V ja DC 48 V virtalähteitä on viety Kreikkaan ja Saudi-Arabiaan, ja niitä on mukautettu erilaisiin verkkospesifikaatioihin vastaamaan alueellisia vaatimuksia.

Ruostumattomasta teräksestä valmistettu kotelo, korkean lämpötilan 60 °C:n ympäristön lämpötilan mallit, jotka on suunniteltu erityisesti Lähi-idän aurinkosähköinvertterikaappeihin; RS485-liitännöillä varustetut mallit tukevat lämpötila-, virta- ja vikakoodien Modbus-etälukemista, mikä mahdollistaa integroinnin keskitettyihin valvontajärjestelmiin isäntätietokoneiden kautta.

Tekninen yhteistyö japanilaisten asiantuntijoiden kanssa

Kaappijäähdytyslinja on kehitetty yhteistyössä japanilaisten yritysten kanssa, mukaan lukien KOUWAKOUGYO ja Apiste. Tämä tuo lisäarvoa ostajille, jotka välittävät vakaasta suunnittelulogiikasta, todistetusta kotelon jäähdytyskokemuksesta ja tuotteen kypsyydestä.

Räätälöintimahdollisuus

HISURP voi tukea:

- mukautetut parametrit

- erilaiset ulkonäkö- ja värivaatimukset

- ympäristöystävälliset kylmäainevaihtoehdot

- soveltuvin osin kiinteätaajuisia tai vaihtuvataajuisia ratkaisuja

- OEM- ja projektipohjainen mukauttaminen

Tämä on erityisen hyödyllistä koneenrakentajille, ohjauskaappien valmistajille ja ulkomaisille jakelijoille.

Tyypilliset sovellusalat

HISURP-paneeli-ilmastointituotteet sopivat useille aloille:

- CNC-työstökoneet

- muovikoneet

- televiestintä

- ruokakoneet

- tekstiililaitteet

- puuntyöstökoneet

- metallurgia

- tupakan tuotantolinjat

- VFD-ohjauskaapit

- PLC-kaapit

- servoohjausjärjestelmät

- kytkinkaapit ja instrumentointikotelot

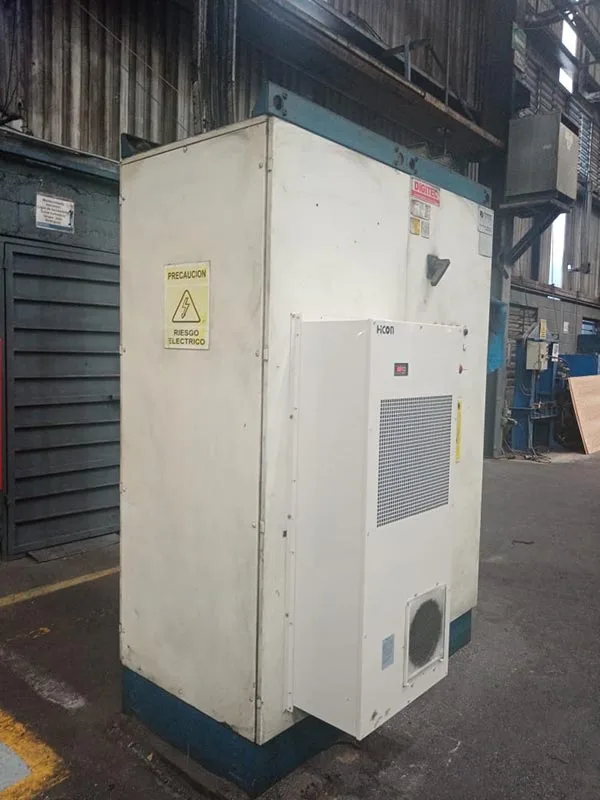

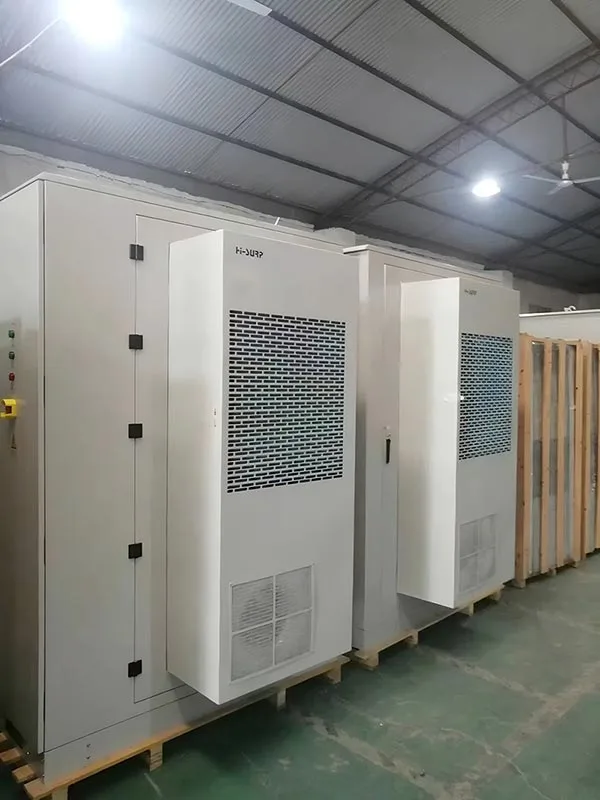

Asennuskohtaus
