Split Crane -ilmastointilaitteiden tyypit?

HISURP-nosturilla varustettuja ilmastointilaitteita on kolmen tyyppisiä:

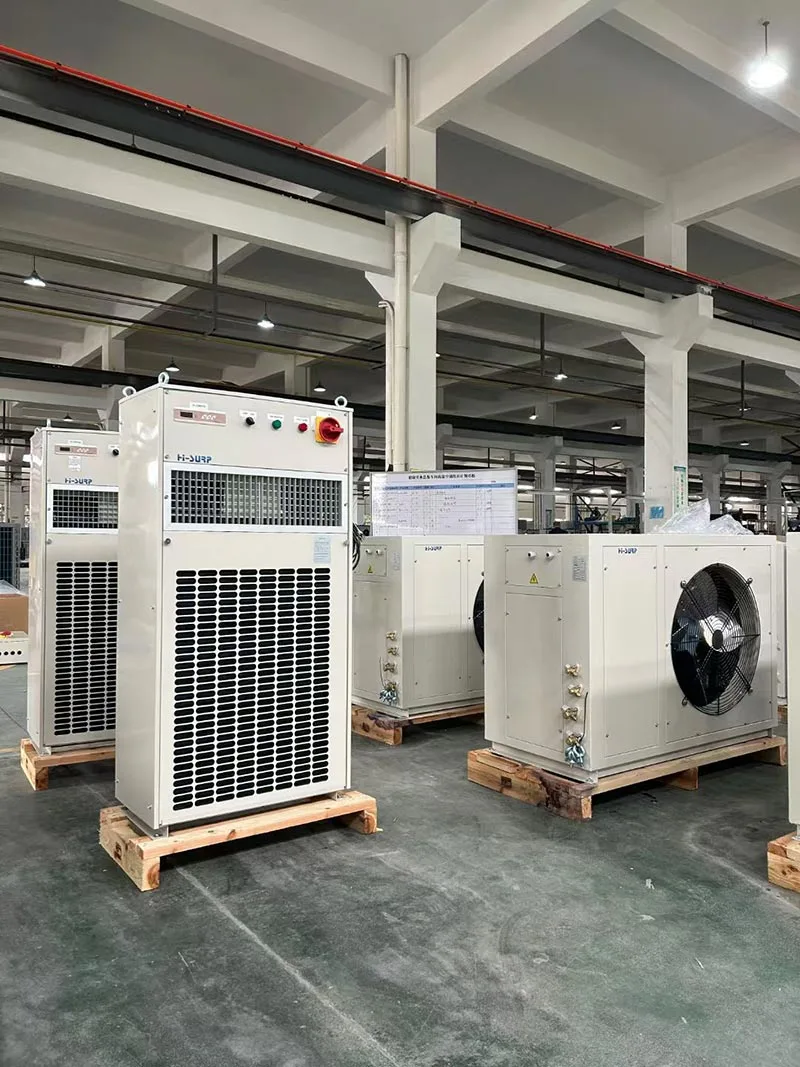

Jaetuille lattianosturin ilmastointilaitteille,HISURPon B-sarja, sopii hyteihin, joissa on riittävästi lattiatilaa.

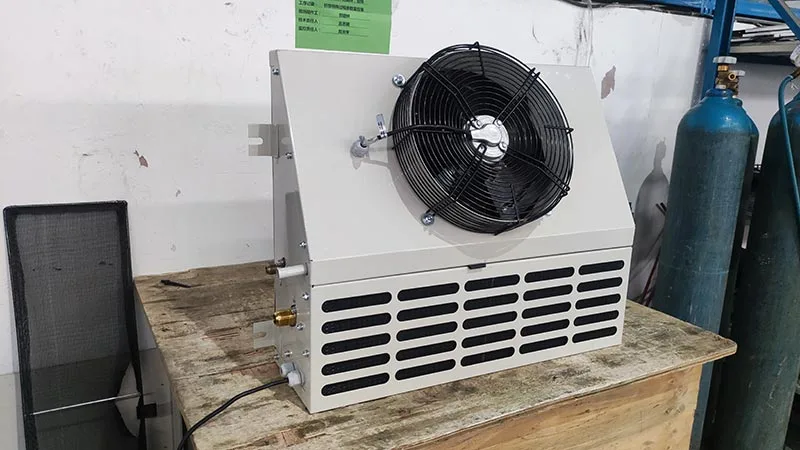

Jaetuille seinään asennettaville nosturi-ilmastointilaitteille HISURP tarjoaa BD/BG-sarjan, joka on samankaltainen ulkonäöltään, vino pinta ja kompakti koko. Erityistä huomiota on kiinnitettävä BG/BD-asennukseen (tippa-astioiden eri asennoista johtuen; kylmäaineen haihtuminen voi aiheuttaa kondensaatiota).

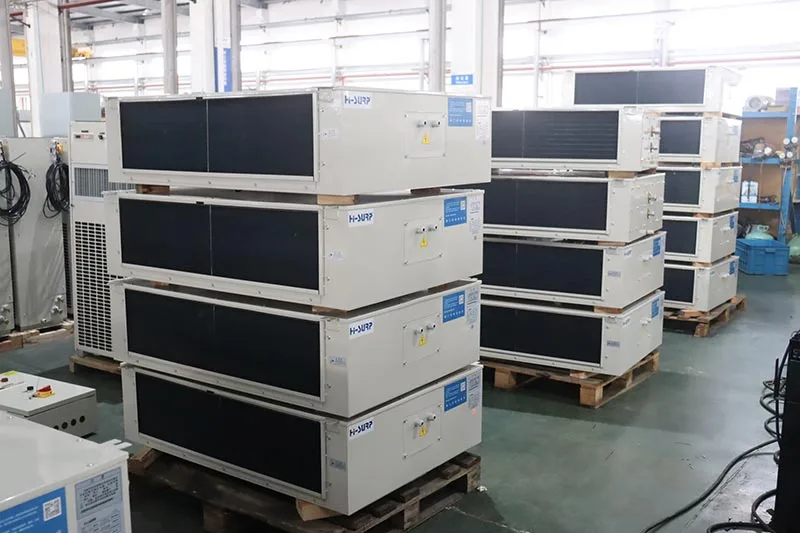

Jaetuissa kattonosturin ilmastointilaitteissa HISURP tarjoaa BX-sarjan, joka sijoitetaan tyypillisesti katon keskelle, ilmanpoistoaukko pohjassa ja paluuilma etu- ja takapuolella.

Yleiskatsaus HISURP Split Crane -ilmastointilaitteisiin

Jäähdytysteho: 4 ~ 24 kW

Lämmitysteho: 3 ~ 10 kW

Kylmäaine: R134a, R142b, R227ea, R515B, R236fa

Virtalähde: AC380/400/440-3PH-50Hz/60Hz

Jäähdytyksen käyttöolosuhteet: ympäristön DB-lämpötila: 45 °C; sisätilojen DB/WB on 30/24°C

Kupariputket: tarvitaan

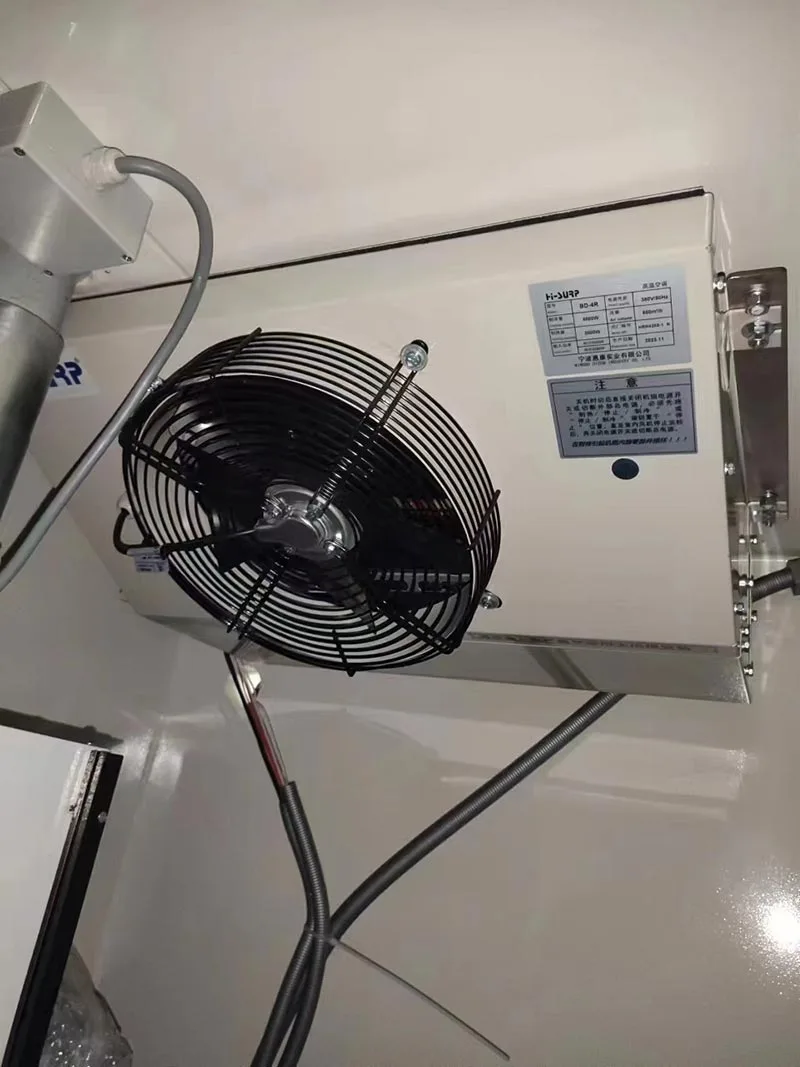

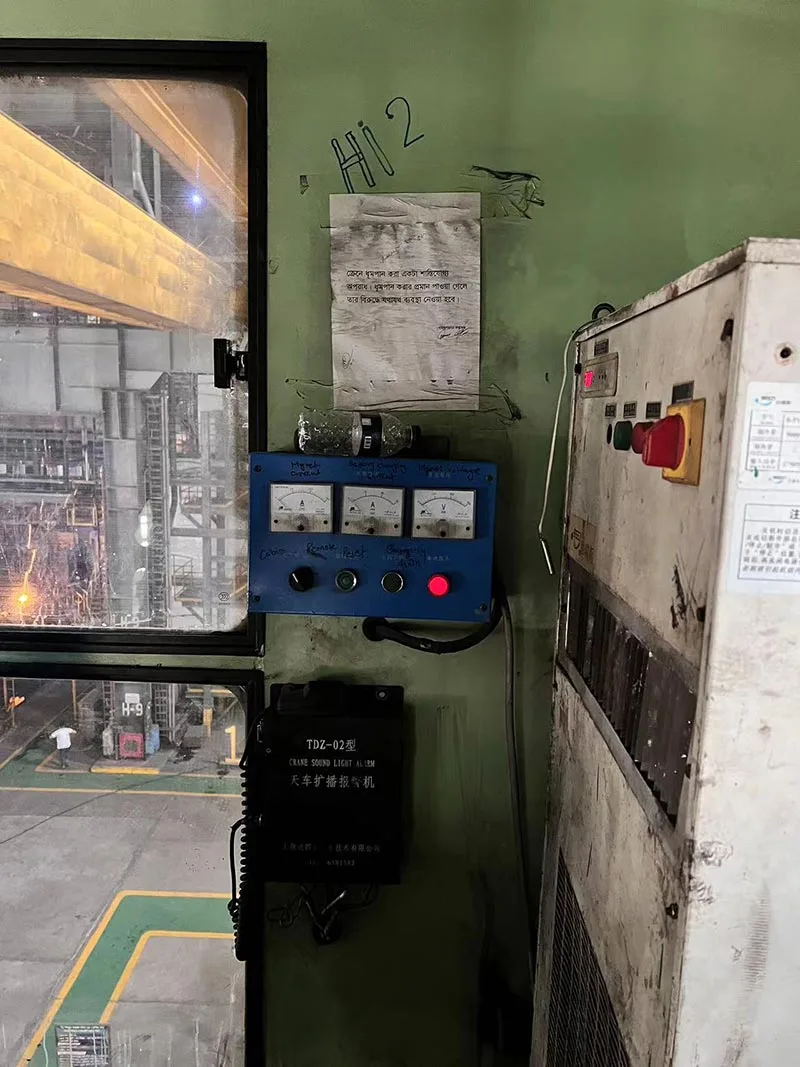

Kuinka asentaa HISURP Split Crane -ilmastointilaitteet?

A.  Varmista, helpottaako asennusasento kupariputkien ja sähköjohtojen liittämistä.

B.  Varmista perustuksen tasaisuus, vaakasuuntaisuus ja riittävä lujuus ja liitä ulkoyksikkö asennusjaloihin 4-M12-pulteilla, muttereilla ja jousialuslevyillä.

C.  Sisäyksikkö kaatuu helposti, koska se on korkea ja ohut, joten se on liitettävä turvallisesti ohjaamon takapaneeliin yksikön integroidun asennuspaikan kautta.

D.  Yksikköä ei saa asentaa paikkaan, jossa se altistuu vesipisaroille, tai se voi aiheuttaa sähköiskun tai vuodon.

E.  Tarkista, että liitännät ovat kiinni ennen kylmäaineputkien asentamista ja pidä takarajapinta suljettuna putkien työntämisen aikana, eikä putkien sisällä ole pölyä tai vettä.

F.  Sisä- ja ulkoyksiköt on liitetty sulkuventtiileihin kuparikylmäaineputkien liitännöillä, joiden mitat ovat vastaavat Φ1/2” nestejohdolle ja Φ3/4” kaasujohdolle. Vakiopituus on 5m. Jos sen on oltava pitkänomainen, käyttäjän on ilmoitettava siitä erikseen tilauksen yhteydessä;

G.  Kupariputket on liitettävä äärimmäisen huolellisesti mutkoihin siltä varalta, että ne puristuvat. Tätä toimenpidettä varten suositellaan putken taivutuslaitetta. Taivutussäde on (R) ≥70 mm. Taivutusta ei saa toistaa, jos putket ovat halkeilleet tai rikki;

H.  Putkien molempien päiden sisä- ja ulkoruuviliitosten on oltava tukevat ja tiukat (ruuvit). Hitsauksessa on taattava litteä hitsaussauma ja vuodoton;

I.  25 kg/cm² typpeä ruiskutetaan matalapaineiseen huoltoventtiiliin ja saippuavettä levitetään tasaisesti kupariputkien liitoksille tai hitsaussaumoille vuotojen havaitsemiseksi. Jos matalapainehuoltoventtiilistä ei tule typpeä, tyhjiöpumppu käynnistetään. Jos vuotoja havaitaan, se on poistettava typen vapauttamisen jälkeen ja vuodon havaitseminen suoritetaan uudelleen;

J.  Jos yksikön sisään ei ole asennettu vesitiivistettä, mutkan vesitiiviste tulee sijoittaa sisäyksikön ulostuloaukkoon, jotta kondensoitunut vesi poistuu tasaisesti. Viemäriputket on asennettava yksikön vesiastiaa alemmalle paikalle;

K.  Kaikki johdot ja kaapelit on liitettävä oikein ja turvallisesti laitteen mukana toimitetun kytkentäkaavion mukaisesti, ja on ehdottomasti kiellettyä naarmuuntua tai puristaa kaapeleita painettaessa linjalevyä jne.

L.  Virtasyöttöjohdot työnnetään virtalähteen ja ohjausjohdon sisääntulon kautta ääriviivapiirustuksen mukaisesti ja liitetään sitten liittimiin “L1, L2, L3” ja PE. Muut johdot tulee asentaa samaan suuntaan kuin virtajohto, kuten piirikaaviossa on kuvattu. Kaikki kaapelit on pudotettava metalliletkulla, kun ne kulkevat reititysreikien läpi, ja sidottava tiukasti nauhoilla.

M. Sopivan halkaisijan omaavat kuparijohtimet valitaan seuraavan ilmastointilaitteen sähköjohdotustaulukon mukaisesti ja liitetään laitteen mukana toimitetun kytkentäkaavion mukaisesti.

Ilmastointilaitteen sähköjohdotus

N.  Kun liitosputket, johdot ja viemäriputket on asennettu, nauhoja käytetään kupariputkien, johtojen ja viemäriputkien sitomiseen 200–300 mm:n välyksellä. Liitosputkien lämmöneristys tulee olla hyvä, sillä esillä olevien kupariputkien korkea lämpötila voi vaurioittaa liitosjohtoja ja viemäriputkia.

O.  Sisäyksikön sähköinen kansi ja ilmanottoaukon ristikko on sijoitettava hyvin. Ulkoyksikön paneeli asetetaan takaisin. Yksikkö sähköistetään ja laitetaan jäähdytyskokeeseen (20-30min). Jos tärinää, vuotoa tai epänormaalia vikaa jne. ilmenee, se on korjattava välittömästi. Lisäksi ilmastointilaitteen käyttö on opetettava käyttäjälle.

P.  Jos yksikkö on varustettu vaihekatkos- ja vaihesuojalla, on tarpeen tarkistaa, onko virtalähde kytketty oikein asiaankuuluvien paikallisten määräysten (esim. National Electrical Code) mukaisesti. Jännitteen tulee olla enintään ±15 % nimellisjännitteestä;

K.  Jos paikkaan, jossa yksikkö on asennettu, se altistuu korkean lämpötilan lähteiden aiheuttamalle vakavalle säteilylle, käyttäjän on asetettava ohjauslevyt lähteiden ja laitteen väliin.

HISURP Split Crane -ilmastointilaitteiden räätälöinti

* Korroosionesto

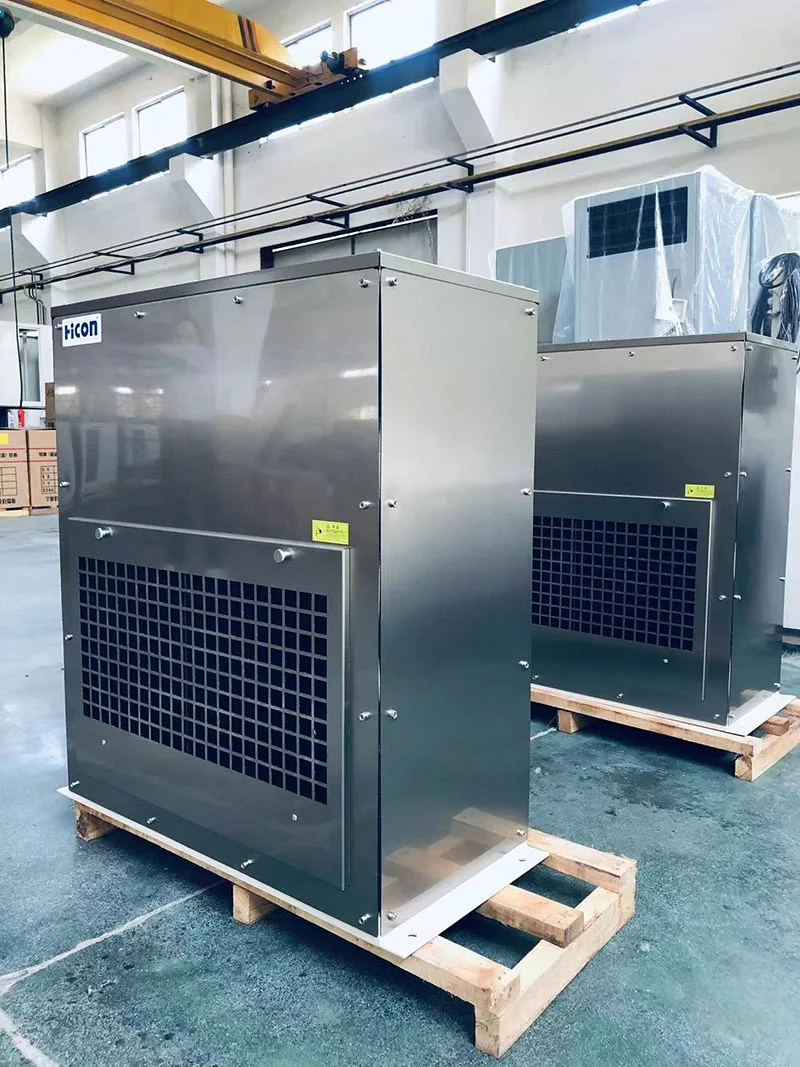

Lämmönvaihtimen korroosiosuojausvaihtoehtoja ovat: maalaus; elektroforeesi;  nanoelektroforeesi; kupariputken alumiinilamellit. Alla olevassa kuvassa on kaavio elektroforeesista.

Metallilevyn korroosiosuojausvaihtoehtoja ovat: maalaus (standardi C3); galvanoitu levy elektroforeesi + maalaus; ja ruostumatonta terästä. Alla olevassa kuvassa on kaavio ruostumattomasta teräksestä.

*Räjähdyssuojattu

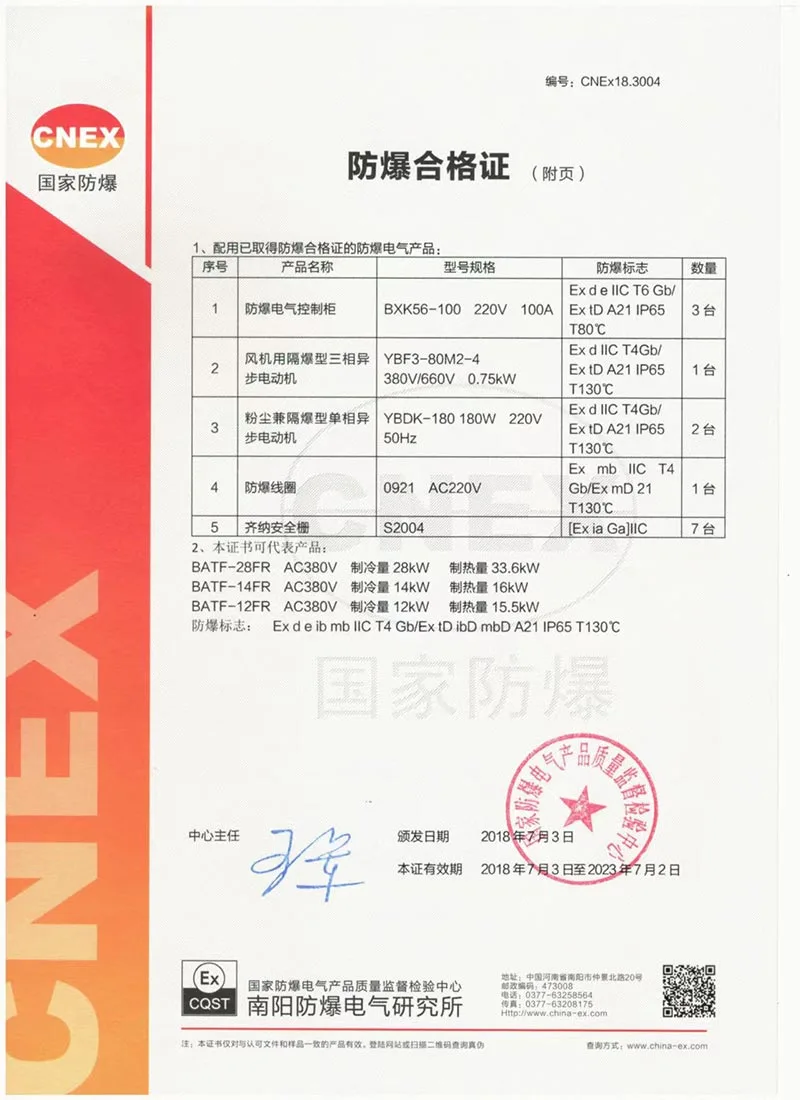

HISURP Split Crane -ilmastointilaitteilla on CNEX-sertifikaatti.

BT4 soveltuu ensisijaisesti vyöhykkeen 2 vaarallisille kaasualueille, joiden pintalämpötila on enintään 135°C (useammin käytetty).

CT4 soveltuu sekä vyöhykkeen 1 että vyöhykkeen 2 vaarallisille kaasualueille, myös joiden pintalämpötila on enintään 135°C.

Ja HISURP voi jommankumman niistä.
