EVI ilmajäähdytteinen lämpöpumppu
  • EVI ilmajäähdytteinen lämpöpumppuEVI ilmajäähdytteinen lämpöpumppu

EVI ilmajäähdytteinen lämpöpumppu

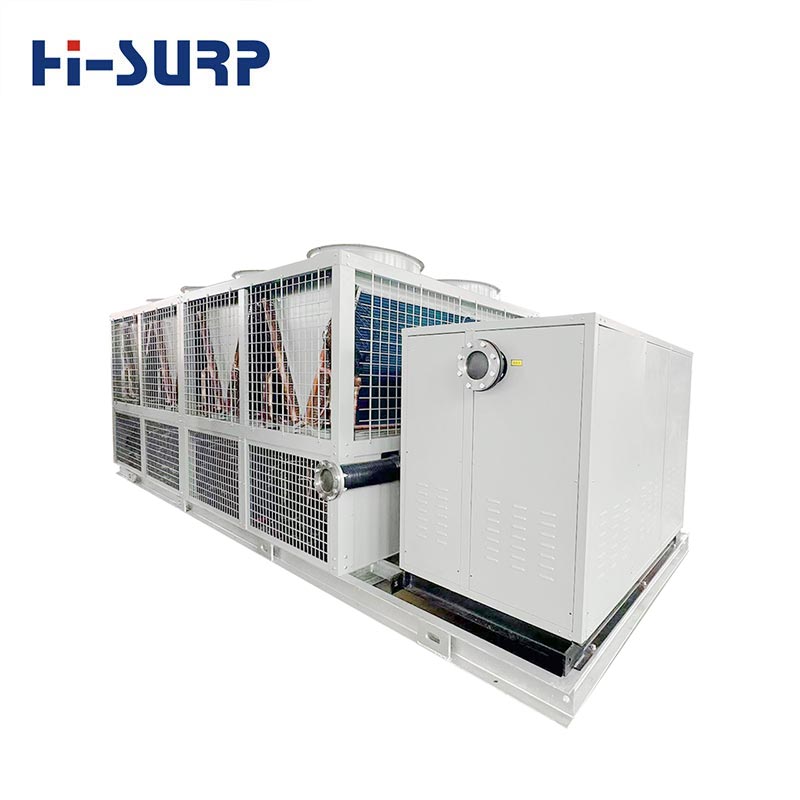

Hisurp EVI ilmajäähdytteinen lämpöpumppu on korkealaatuinen korkean suorituskyvyn yksikkö, joka ottaa käyttöön parannetun höyryruiskutustekniikan (EVI), joka perustuu perinteisiin ilmajäähdytteisiin jäähdytys-/lämpöpumppuihin. Se soveltuu erityisen hyvin projekteihin, joissa on korkeat lämmitystehovaatimukset matalissa lämpötiloissa (kuten pohjoiset alueet, kylmä ilmasto tai prosessilämmitysskenaariot).

Mikä on EVI

EVI (tehostettu höyryruiskutus) EVI-ilmajäähdytteiselle lämpöpumpulle on tekniikka, joka parantaa kompressoria suorituskyky kaasun väliinjektiolla (sähköinjektio). Sen perusperiaate on:

  • Kompressorin puristusprosessin aikana osa kylmäainehöyryä käsitellään välituotteella lämmönvaihdin, otetaan käyttöön;
  • Tämä lisää kompressorin purkausmassavirtaa ja entalpiaa;
  • mikä parantaa merkittävästi matalan lämpötilan lämmityskapasiteettia ja järjestelmän tehokkuutta.

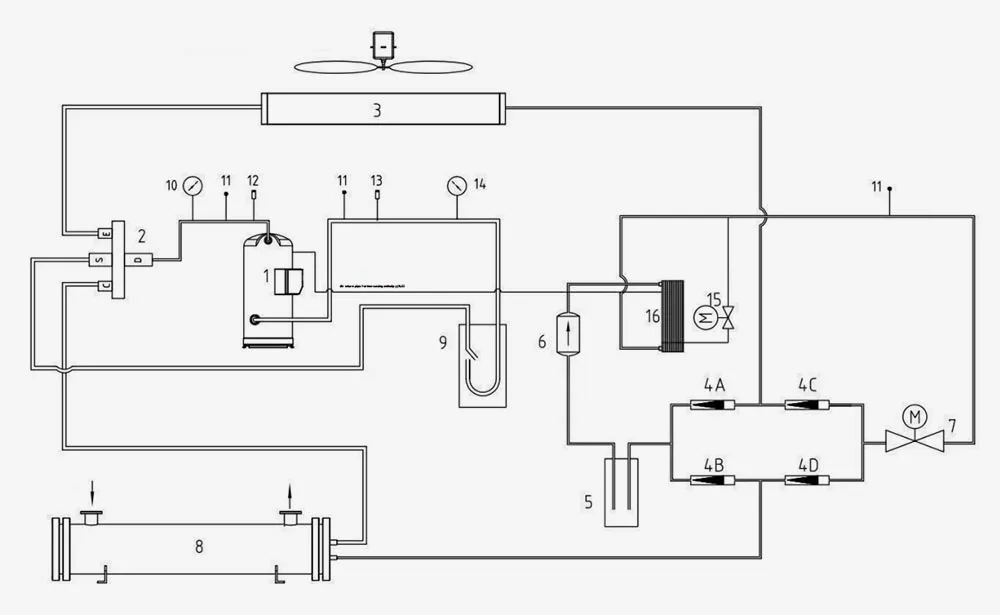

Kuinka EVI ilmajäähdytteinen lämpöpumppu toimii

  • 1. Rullakompressori
  • 2. Nelitieventtiili
  • 3. Ilmapuolen lämmönvaihdin
  • 4. Takaiskuventtiili
  • 5. Korkeapaineinen nestesäiliö
  • 6. Kuiva suodatin
  • 7. Elektroninen paisuntaventtiili
  • 8. Vaippa- ja putkilämmönvaihdin
  • 9. Kaasu-neste-erotin
  • 10. Korkeapainemittari (poistettu)
  • 11. Käsittele neulaventtiili
  • 12. Korkeapainekytkin
  • 13. Matalapainekytkin
  • 14. Matalapainemittari (poistettu)
  • 15. Entalpiaa lisäävä elektroninen paisuntaventtiili
  • 16. Kaasua lisäävä entalpiaa lisäävä ekonomaiseri


Huomautus: Kaksoisviiva on jäähdytysjakso, yksi rivi on suihkuentalpian lisäysjakso

How does EVI Air Cooled Heat Pump work

Kestävän EVI-ilmajäähdytteisen lämpöpumpun lämmityskäytön aikana kylmäaineen kiertoreitti on: kompressori 1 → nelitieventtiili 2 → vaippa ja putkilämmönvaihdin 9 → takaiskuventtiili 4B → korkeapaineinen nestesäiliö 5 → kuivasuodatin 6 → elektroninen paisuntaventtiili 7 → takaiskuventtiili 4C → ilmapuolen lämmönvaihdin 3 → nelitieventtiili 2 → kaasu-neste erotin 9 → kompressori 1

Suihkuentalpian lisäyspiiri on: Levylämmönvaihtimen ulostulo → entalpian lisäys elektroninen laajennus venttiili → levy lämmönvaihdin → iskunvaimennin → kompressori

Tämä kaavio on yksi järjestelmä, ja toinen järjestelmä on yhdenmukainen tämän järjestelmän kanssa.

Ominaisuudet

Strong Heating Capacity at Low Temperatures

Vahva lämmitysteho alhaisissa lämpötiloissa

Tavallisten ilmajäähdytteisten lämpöpumppujen suorituskyky laskee merkittävästi alle -5 ℃.
Kehittyneet EVI-ilmajäähdytteiset lämpöpumput voivat toimia vakaasti -20 ℃:n tai jopa alhaisemmissa ympäristön lämpötiloissa.

Significantly Improved Heating Capacity

Merkittävästi parantunut lämmitysteho

Lämmitysteho kasvaa 20 % ~ 40 % matalassa lämpötilassa.

Higher Energy Efficiency

Korkeampi energiatehokkuus

Parempi COP ja pienempi käyttöenergian kulutus.

Safer Compressor Operation

Kompressorin turvallisempi toiminta

Tehokkaasti alentunut pakokaasun lämpötila minimoi ylikuumenemisriskin.

Valmistelu ennen asennusta

1. Kun EVI ilmajäähdytteinen lämpöpumppu kuljetetaan asennuspaikalle, se on tarkastettava huolellisesti pakkausluettelon mukaisesti. Jos vaurioita tai osia puuttuu, siitä on välittömästi ilmoitettava Hisurpin tehtaalle.
2. Käyttäjän tulee valmistaa muotoutumaton jäykkä perustus tai betonialusta. Perustuksen tulee olla tasainen ja kestää itse EVI-ilmajäähdytteisen lämpöpumpun painon: koko yksikön osalta se voidaan sijoittaa suoraan kantavalle palkin päälle piirustuksen mukaisesti (katso liite I).
3. EVI-ilmajäähdytteinen lämpöpumppu voidaan sijoittaa hyvin tuuletettuun paikkaan, kuten kattoon, parvekkeelle tai mihin tahansa sopivaan asennuspaikkaan ilmastointipaikkojen lähelle. Laitteen ympärillä tulee olla riittävästi tuuletustilaa, ja laitteen etu- ja takaosan sekä vasemman ja oikean ympärillä tulee olla vähintään 1,5 metriä tilaa. Ilman ulospuhallukseen ei saa olla esteitä 5 metrin säteellä ilman ulostuloaukosta. Yksikön ja yksikön ilmanottopinnan välinen etäisyys ei saa olla alle 3 metriä, jotta vältetään kunkin yksikön keskinäiset häiriöt ja vaikutetaan laitteen normaaliin toimintaan (katso liite II).
4. EVI-ilmajäähdytteisen lämpöpumpun ja itse yksikön liitosputket tulee valmistella paikallisten LVI-standardien mukaisesti.

Projektitapaukset

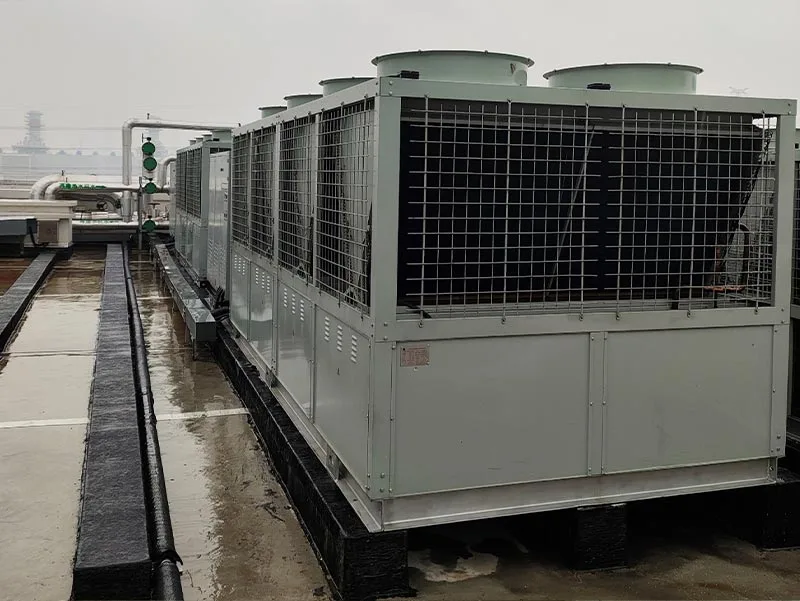

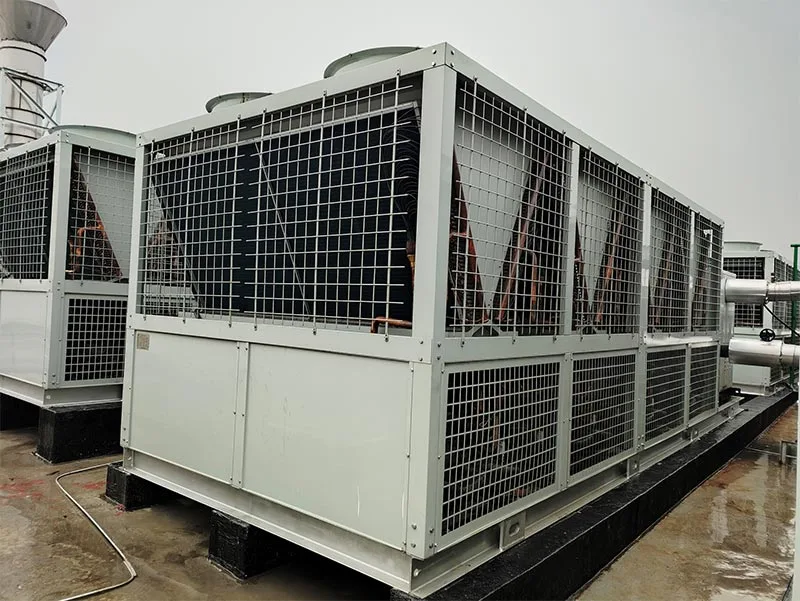

EVI ilmajäähdytteiset lämpöpumput asennetaan katolle.

Project CasesProject Cases
: EVI ilmajäähdytteinen lämpöpumppu
